GSS Делитесь | Структура и принцип работы биения тяговой цепи винтового конвейера [I]

Как критически важное транспортировочное оборудование в зерноперерабатывающей и масложировой промышленности, правильная работа тяговой цепи напрямую влияет на эффективность производства и безопасность. Однако в реальных условиях эксплуатации биение цепи в винтовых конвейерах происходит довольно часто, что приводит к неисправностям оборудования, перебоям в производстве и даже к потенциальным угрозам безопасности. В данной статье представлен углублённый анализ причин биения тяговой цепи в винтовых конвейерах и предложены соответствующие решения для повышения надёжности оборудования и производительности.

В настоящее время винтовые конвейеры широко используются в зерноперерабатывающей и масложировой промышленности, а также в других отраслях, выступая в качестве ключевого оборудования в системах перемещения и перевалки материалов. Являясь основным компонентом винтового конвейера, стабильность работы и точность соосности цепи напрямую определяют нормальную работу и срок службы конвейера, а следовательно, влияют на функциональность и долговечность всей системы. Однако из-за сложности рабочих условий, длительного износа оборудования или неправильного монтажа/настройки биение цепи происходит достаточно часто. В этой статье будут рассмотрены коренные причины биения цепи и предложены меры противодействия, подкреплённые объективными практическими примерами и принципами механики.

1.1 Конструкция винтового конвейера

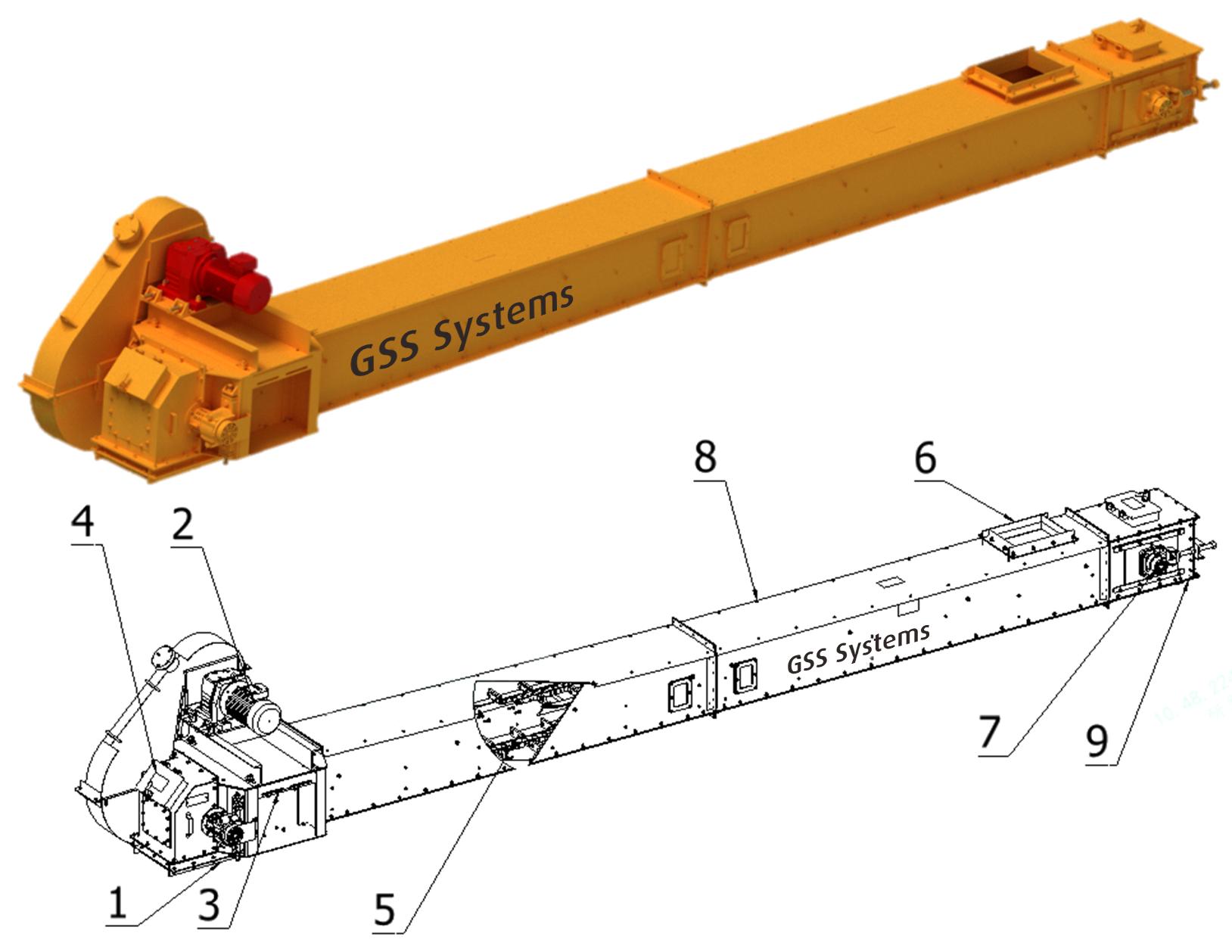

Как показано на рисунке 1, винтовой конвейер состоит из: головной секции, промежуточных секций (жёлоба), хвостовой секции, тяговой цепи с приспособлениями, устройств мониторинга, приводной системы, предохранительных механизмов и вспомогательных компонентов. Тяговая цепь и цепные приспособления соединены и движутся в закрытом корпусе, образуя замкнутую и непрерывную транспортную систему.

1.Датчик предотвращения заторов;

2.Силовой агрегат;

3.Датчик обрыва цепи;

4.Головная часть;

5.Тяговая цепь и цепное приспособление;

6.Загрузочное отверстие;

7.Датчик нулевой скорости;

8.Промежуточная секция;

9.Хвостовая часть конвейера.

1.2 Принцип работы

Перемещение материала осуществляется с помощью тяговой цепи, которая приводит в движение соединённые с ней износостойкие пластины и другие приспособления. Когда приводное устройство подаёт мощность, тяговая цепь плавно перемещается по базовой плите и направляющей, приводя износостойкую пластину в движение, которое проталкивает материал вперёд с соответствующей скоростью, тем самым обеспечивая транспортировку материала.
